超臨界システム - 超臨界水

超臨界水熱合成システム - SCHS PS

いんさ

概 要    SCHS 05    SCHS 10    SCHS 100    SCHS PS

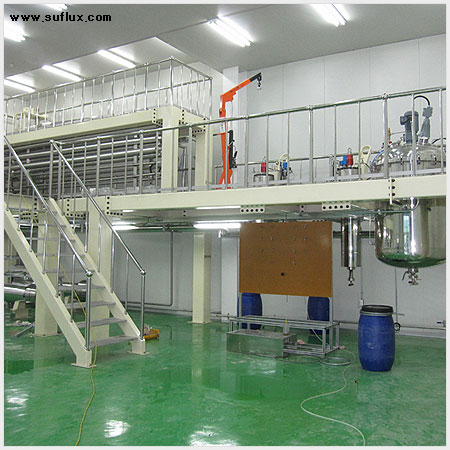

SCHS PS モデルは、Plant規模の超臨界水熱合成装備で、反応槽の容量は30ℓ以上です。連続式の原料供給で生産量を増やし、超臨界水熱合成反応後、微細粒子を捕集するためのフィルター反応器を設置して捕集効率に優れています。また、フィルターアル直容器を２機以上設置して、生産目的で連続使用が可能です。反応槽内の合成物質の表面に溶質がよく伝達され、合成反応が円滑に進められます。反応槽は超臨界のための高温・高圧の条件で耐えられるようにBolt Typeで製作されます。反応の前、反応物の均一な混合を行うため、一定の圧力で攪拌ができるMagenedrive（攪拌器）を装着しました。超臨界水を使用するための温度と圧力の精密な調節が可能で、温度変化のための熱交換機と冷却コンデンサーなどで構成されます。 反応器と予熱器はASME（アメリカ機会工学会）規格に従って安全に設計・製作され、最適の超臨界水熱合成工程が可能です。     Dimension SCHS Reactor 30ℓ x 1 set Max. Working Condition : 400 ㎏/㎠ at 400 ℃ Pump Max. Flow Rate : 30ℓ/min Metering Pump Powder Filtering Type Filtering Vessels & System Pre-heater & Heating System Double Pipe Type Condenser & Cooling System Shell & Tube Type Control System PC & Control Room   超臨界水熱合成製品の特徴 • 高結晶性で、超微粒サイズの金属酸化物合成システム • バッチ式の短所を補完した連続式プロセス装置で微細粒子との良い分布度の製造が可能 • ラインフィルタとフィルタ反応器タイプの使用で、捕集効率の増加 • 2次汚染物質が全く発生しない   超臨界水熱合成のナノ粒子の活用  電子素子分野 リチウム二次電池用陽極材 (LiCoO2 など)/陰極材(SnO2), Varisters(doped ZnO), 透明導電材(ITO/ATO), MLCC(BaTiO3), 高誘電体(BaTiO3, SrTiO2), 蛍光体(ZnO)  研磨材分野 半導体ウエハの研磨（CMP）、メモリディスクの研磨、高級ガラスの研磨などで、SiO2, Al2O3, CeO2 などを使用  化粧品分野 粒子のサイズが小さく透明で、噴射時にふさがらないため、UV遮断用に使用され、ZnO、TiO2などを使用  触媒分野 分散がよく、触媒担体や触媒として使用される。CeO2, TiO2、酸化鉄と貴金属（Pt、Pd)  顔料/コーティング分野 抗菌、抗カビ、UVの遮断、耐摩耗性、耐腐食性、耐燃焼性などの機能を持つ自動車、床材などの表面コーティングに使用   SCHS PSの特徴 安全性 • ASME圧力容器の規定に従った設計・製作 • KGSとKOSHAの高圧容器認証 • マルチ安全装置による圧力安全性 • アラーム履歴リストによる継続的装備管理 便利な使用 • 高圧維持用のクイッククランプ（Quick Clamp）方式適用 • 様々な環境に設置できるように装備の大きさを最小にしてユーザースペースの便利な活用 • 原料の投入後全ての操作と作動状態はコントロールシステムから確認・管理 • 簡単な組立と分解、便利なクリーニング コントロールシステム • 便利なタッチスクリーン • テストデータの記録を通した精密なテスト   超臨界二酸化炭素工程の変数 均一な温度 • 外部ジャケットに熱媒体が循環される方式で均一な温度維持 • 供給流体の相変化のためクーリングとヒーティングを段階別に進行 正確な圧力 • オートバルブラインによる１．５％（Max）以内の偏差維持 • 精密電子逆圧力調節器による正確なコントロール 多種の試料テスト • バスケットを利用した様々な固状試料テスト • 固体反応器の挿入管（Deep Tube）とUp&Down Flow工程による液体試料テスト   Specification * SCHS PS Series Series Reactor Volume Temperature Pressure Flitering Vessel Flow Rate  SCHSPS-30-400 30ℓ 400 ℃ 400 ㎏/㎠ 100ℓ x 2 30ℓ/min  SCHSPS-40-400 40ℓ 400 ℃ 400 ㎏/㎠ 100ℓ x 2 30ℓ/min  SCHSPS-50-400 50ℓ 400 ℃ 400 ㎏/㎠ 200ℓ x 2 50ℓ/min  SCHSPS-70-400 70ℓ 400 ℃ 400 ㎏/㎠ 200ℓ x 2 50ℓ/min * 水熱合成原料供給ライン以外にも工程によって酸化剤や酸素ガスなどの追加供給ラインの構成も可能 * KGS（韓国ガス安全公社）やKOSHA（韓国産業安全管理公団）から安全認証取得 * SUS304/316以外の素材でも製作可能 ※ 基本仕様以外の条件でも製作できるのでとりあえず営業部の担当者にご相談下さい   技術営業部 : +82-42-931-6100 (内線番号 1番)
