超臨界システム - 超臨界水

超臨界水熱合成システム - SCHS 10

いんさつ

概 要    SCHS 05    SCHS 10    SCHS 100    SCHS PS

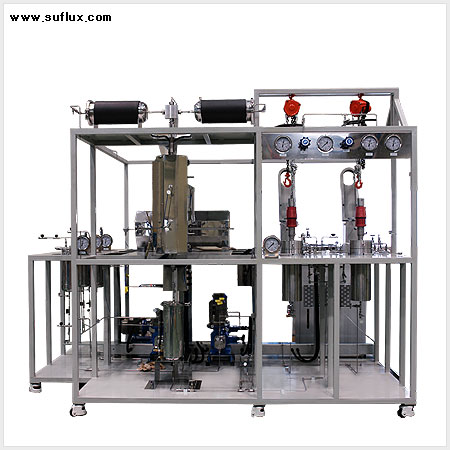

SCE 10モデルは、合成物質の表面に溶質が伝達されて迅速な結晶成長とともに高品質の微細粒子が得られる実験室用の装備です。水熱合成槽は超臨界水による合成反応を円滑に行うことができ、反応槽の容量は1ℓです。 超臨界水熱合成は、超臨界水だけでなく、溶媒、酸化剤、酸素ガスが供給されるラインで構成されます。超臨界水熱合成反応後の微細粒子を捕集するフィルター反応器の捕集効率が優れています。超臨界水を使用するための温度と圧力の精密な調節が可能で、温度変化のための熱交換機と冷却コンデンサーなどで構成されます。 SCHS05モデルは、日新オートクレーブの特許と多年間のノウハウが適用された装備です。圧力容器と予熱器はASME（アメリカ機会工学会）規格に従って安全に設計・製作され、最適の超臨界水熱合成工程が可能です。     Dimension  SCHS Reactor 1ℓ x 1 set Max. Working Condition : 300 ㎏/㎠ at 450 ℃ Material: SUS316 + INC625  T-101, 102, 103 Tank, Pump & System Max. Flow Rate : 1 ℓ/min Powder Filtering Type Filtering Vessels & System Pre-heater & Heating System Inline Double Type Condenser & Cooling System Shell & Tube Type  Control System Electrical Control Booth Type   超臨界水熱合成製品の特徴 • 高結晶性で、超微粒サイズの金属酸化物合成システム • バッチ式の短所を補完した連続式プロセス装置で微細粒子との良い分布度の製造が可能 • ラインフィルタとフィルタ反応器タイプの使用で、捕集効率の増加 • 2次汚染物質が全く発生しない   超臨界水熱合成のナノ粒子の活用  電子素子分野 リチウム二次電池用陽極材 (LiCoO2 など)/陰極材(SnO2), Varisters(doped ZnO), 透明導電材(ITO/ATO), MLCC(BaTiO3), 高誘電体(BaTiO3, SrTiO2), 蛍光体(ZnO)  研磨材分野 半導体ウエハの研磨（CMP）、メモリディスクの研磨、高級ガラスの研磨などで、SiO2, Al2O3, CeO2 などを使用  化粧品分野 粒子のサイズが小さく透明で、噴射時にふさがらないため、UV遮断用に使用され、ZnO、TiO2などを使用  触媒分野 分散がよく、触媒担体や触媒として使用される。CeO2, TiO2、酸化鉄と貴金属（Pt、Pd)  顔料/コーティング分野 抗菌、抗カビ、UVの遮断、耐摩耗性、耐腐食性、耐燃焼性などの機能を持つ自動車、床材などの表面コーティングに使用   SCHS 10の特徴 安全性 • ASME圧力容器の規定に従った設計・製作 • KGSとKOSHAの高圧容器認証 • マルチ安全装置による圧力安全性 • アラーム履歴リストによる継続的装備管理 便利な使用 • 様々な環境に設置できるように装備の大きさを最小にしてユーザースペースの便利な活用 • 原料の投入後全ての操作と作動状態はコントロールシステムから確認・管理 • 簡単な組立と分解、便利なクリーニング コントロールシステム • 便利なタッチスクリーン • テストデータの記録を通した精密なテスト   超臨界水熱合成装備の工程変数 均一な温度 • 外部ジャケットに熱媒体が循環される方式で均一な温度維持 • 供給流体の相変化のためクーリングとヒーティングを段階別に進行 正確な圧力 • オートバルブラインによる１．５％（Max）以内の偏差維持 • 精密電子逆圧力調節器による正確なコントロール 多種の試料テスト • バスケットを利用した様々な固状試料テスト • 固体反応器の挿入管（Deep Tube）とUp&Down Flow工程による液体試料テスト   Specification * SCHS 10 Series Series Reactor Volume Temperature Pressure Flitering Vessel Flow Rate  SCHS10-400 1ℓ 400 ℃ 400 ㎏/㎠ 10ℓ 1ℓ/min  SCHS10-600 1ℓ 600 ℃ 400 ㎏/㎠ 10ℓ 1ℓ/min  SCHS20-400 1ℓ 400 ℃ 400 ㎏/㎠ 20ℓ 1ℓ/min  SCHS20-600 1ℓ 600 ℃ 400 ㎏/㎠ 20ℓ 1ℓ/min   * SCHS 30 Series Series Reactor Volume Temperature Pressure Flitering Vessel Flow Rate  SCHS30-400 3ℓ 400 ℃ 400 ㎏/㎠ 30ℓ 2ℓ/min  SCHS30-600 3ℓ 600 ℃ 400 ㎏/㎠ 30ℓ 2ℓ/min  SCHS50-400 5ℓ 400 ℃ 400 ㎏/㎠ 30ℓ x 2 2ℓ/min  SCHS50-600 5ℓ 600 ℃ 400 ㎏/㎠ 30ℓ x 2 2ℓ/min * 水熱合成原料供給ライン以外にも工程によって酸化剤や酸素ガスなどの追加供給ラインの構成も可能 * KGS（韓国ガス安全公社）やKOSHA（韓国産業安全管理公団）から安全認証取得 * SUS304/316以外の素材でも製作可能 ※ 基本仕様以外の条件でも製作できるのでとりあえず営業部の担当者にご相談下さい   技術営業部 : +82-42-931-6100 (内線番号 1番)
