超臨界システム - 超臨界水

超臨界水酸化システム - SCWO 100

いんさつ

概 要    SCWO 05    SCWO 10    SCWO 100    SCWO PS

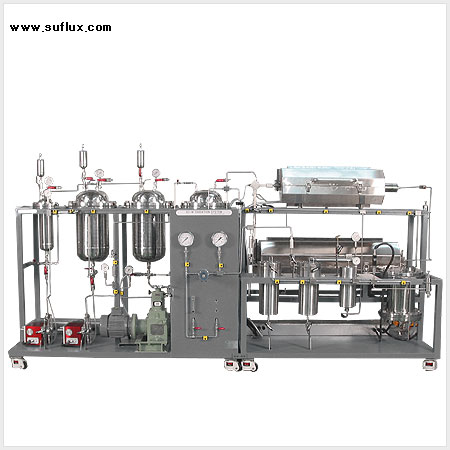

SCWO 100モデルは、廃水処理生産工程に使用する連続式の生産装備で、前後工程と連結される工程で構成することもできます。高濃度の様々な難分解性廃棄物を酸化処理するための装備で、反応槽の容量10ℓ 以上です。反応槽は耐腐食性を持ち、超臨界水を酸化処理して、難分解性廃水に含まれている有機物を超臨界水の条件で酸化剤と反応させて短い反応時間内に無数の成分を分解させます。水、酸化剤、中和剤を供給するラインで構成され、水を超臨界かするための温度と圧力の精密な調節が可能です。また、酸化処理反応の後、酸性化した試料を中和するための中和ゾーン、温度変化のための高温用熱交換器と冷却コンデンサーが装着されます。 SCWO 100モデルは、日新オートクレーブの特許と多年間のノウハウが適用された装備です。圧力容器と予熱器はASME（アメリカ機会工学会）規格に従って安全に設計・製作され、最適の超臨界水熱合成工程が可能です。     Dimension SCWO Reactor 10ℓ x 1 set Max. Working Condition : 500㎏/㎠ at 550℃ Material: SUS316 + INC625 Gas Supply Line Gas Booster T-101, 102, 103 Tank, Pump & System Max. Flow Rate : 10ℓ/min Pre-heater & Heating System Inline Double Type Condenser & Cooling System Shell & Tube Type Control System PC & Control Room   超臨界水酸化製品の特徴 • 高濃度の難分解性廃水の有機物を超臨界水で完全に分解するシステム • 完全な処理効率（99.9％以上）で処理水の再利用が可能 • 2次汚染物質が全く発生しないクリーン技術   超臨界水酸化製品の用途 石油化学廃水、精密化学廃水、パルプ/製紙廃水、繊維/染色廃水、埋立地浸出水など   SCWO 100の特徴 安全性 • ASME圧力容器の規定に従った設計・製作 • KGSとKOSHAの高圧容器認証 • マルチ安全装置による圧力安全性 • アラーム履歴リストによる継続的装備管理 正確性 • 高圧維持用のクイッククランプ（Quick Clamｐ）の適用 • 原料の投入後全ての操作と作動状態はコントロールシステムから確認・管理 • 簡単な組立と分解、便利なクリーニング コントロールシステム • 便利なタッチスクリーン • テストデータの記録による精密なテスト   超臨界水酸化製品の工程変数 均一な温度 • 外部ジャケットに熱媒体が循環される方式で均一な温度維持 • 供給流体の相変化のためクーリングとヒーティングを段階別に進行 正確な圧力 • オートバルブラインによる１．５％（Max）以内の偏差維持 • 精密電子逆圧力調節器による正確なコントロール 多種の試料テスト • バスケットを利用した様々な固状試料テスト • 固体反応器の挿入管（Deep Tube）とUp&Down Flow工程による液体試料テスト   Specification * SCWO 100 Series Series Reactor Volume Temperature Pressure Flow Rate  SCWO100-400 10 ℓ 400 ℃ 400 ㎏/㎠ 10ℓ /min  SCWO150-600 15 ℓ 600 ℃ 400 ㎏/㎠ 10ℓ /min  SCWO200-400 20 ℓ 400 ℃ 400 ㎏/㎠ 20ℓ /min  SCWO250-600 25 ℓ 600 ℃ 400 ㎏/㎠ 20ℓ /min * 難分解性廃水供給ライン以外にも工程によって酸化剤、中和剤、酸素ガスなどの追加供給ラインの構成可能 * KGS（韓国ガス安全公社）やKOSHA（韓国産業安全管理公団）から安全認証取得 * 日新オートクレーブの特許技術による設計・製作 * SUS304/316以外の素材でも製作可能 ※ 基本仕様以外の条件でも製作できるのでとりあえず営業部の担当者にご相談下さい   技術営業部 : +82-42-931-6100 (内線番号 1番)
