Isostatic Press(静水圧プレス) - Cold Isostatic Press [CIPP]

湿式法 / 乾式法   いんさつ

概 要    CIPS    CIPL    CIPP

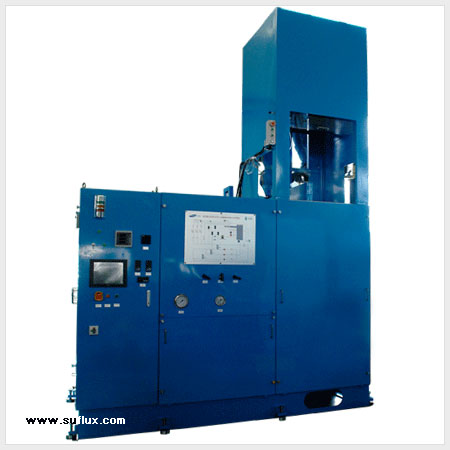

日新オートクレーブのCIPPは圧力容器の内部容量が10ℓ以上の太陽量で、主にPlant級の量産・生産装備として使われます。内径と圧力によって仕様が異なるし、圧力範囲は一般的に静水圧で使われる2,000 ㎏/㎠(29,000 psi)～4,000 ㎏/㎠(58,000 psi)で製作されます。内部容器の材質は腐食性と強度が強いStainless Steelで、内部圧力に耐えられるように設計•製作します。 また、圧力容器のCoverとPumpの操作のために約5㎏/㎠程度のAirが使用されます。CIPPシリーズは、高圧容器、加圧ポンプ、圧力、保持時間の設定が可能なControllerで構成され、内部の圧力を測定するためのゲージと圧力センサーが付いています。Vent ValveとRelease Valveの動作で簡単に減圧が可能です。     Dimension Working Zone φ250mm x 950mm I.L Internal Volume 45ℓ Max. WorkingPressure 3,300㎏/㎠ Max. Working Temp. 50 ℃ Material Alloy Steel High Pressure Pump Pin & Threadless Closure Closure Type Air Driven Liquid Pump * Liquid Pump 1 set * Air Cylinder (Cover on/off) 1 set * Reserovir Tank 1 EA * Pressure Controller 1 EA   CIPPの特徴 安全性 • ASME圧力容器の規定に従った設計・製作 • 高圧に適した密閉方式適用（Seal材質とタイプ） • 安全装置とアラムー設定による安全性の確保 • マニュアルでも減圧ができるようにバルブを設置 便利な使用 • 自動バルブによるカバー作動(Up & Down Lift) • Digital indicatorとGaugeによる二重圧力変化確認 • 一定の圧力を維持するための自動システム • コンパクトなデザインでユーザーの作業空間活用 コントロールシステム • Interlock設定による安全な制御システム • PLC制御による自動コントロールシステム * P&ID (Piping and Instrumentation Diagram)   Specification * CIP-P 20 Series Series Max. Pressure Internal Diameter Internal Length Volume Working Media Material CIP-P20-250-650 2,000 ㎏/㎠ φ 250 650 ㎜ 31 ℓ Oil/ Water Stainless Steel CIP-P20-250-950 2,000 ㎏/㎠ 950 ㎜ 46 ℓ CIP-P20-250-1250 2,000 ㎏/㎠ 1250 ㎜ 61 ℓ CIP-P20-250-1550 2,000 ㎏/㎠ 1550 ㎜ 76 ℓ CIP-P20-300-650 2,000 ㎏/㎠ φ 300 650 ㎜ 45 ℓ CIP-P20-300-950 2,000 ㎏/㎠ 950 ㎜ 67 ℓ CIP-P20-300-1250 2,000 ㎏/㎠ 1250 ㎜ 88 ℓ CIP-P20-300-1550 2,000 ㎏/㎠ 1550 ㎜ 109 ℓ CIP-P20-350-650 2,000 ㎏/㎠ φ 350 650 ㎜ 62 ℓ CIP-P20-350-950 2,000 ㎏/㎠ 950 ㎜ 91 ℓ CIP-P20-350-1250 2,000 ㎏/㎠ 1250 ㎜ 120 ℓ CIP-P20-350-1550 2,000 ㎏/㎠ 1550 ㎜ 149 ℓ   * CIP-P 30 Series Series Max. Pressure Internal Diameter Internal Length Volume Working Media Material CIP-P30-250-650 3,000 ㎏/㎠ φ 250 650 ㎜ 31 ℓ Oil/ Water Stainless Steel CIP-P30-250-950 3,000 ㎏/㎠ 950 ㎜ 46 ℓ CIP-P30-250-1250 3,000 ㎏/㎠ 1250 ㎜ 61 ℓ CIP-P30-250-1550 3,000 ㎏/㎠ 1550 ㎜ 76 ℓ CIP-P30-300-650 3,000 ㎏/㎠ φ 300 650 ㎜ 45 ℓ CIP-P30-300-950 3,000 ㎏/㎠ 950 ㎜ 67 ℓ CIP-P30-300-1250 3,000 ㎏/㎠ 1250 ㎜ 88 ℓ CIP-P30-300-1550 3,000 ㎏/㎠ 1550 ㎜ 109 ℓ CIP-P30-350-650 3,000 ㎏/㎠ φ 350 650 ㎜ 62 ℓ CIP-P30-350-950 3,000 ㎏/㎠ 950 ㎜ 91 ℓ CIP-P30-350-1250 3,000 ㎏/㎠ 1250 ㎜ 120 ℓ CIP-P30-350-1550 3,000 ㎏/㎠ 1550 ㎜ 149 ℓ   * CIP-P 40 Series Series Max. Pressure Internal Diameter Internal Length Volume Working Media Material CIP-P40-250-650 4,000 ㎏/㎠ φ 250 650 ㎜ 31 ℓ Oil/ Water Stainless Steel CIP-P40-250-950 4,000 ㎏/㎠ 950 ㎜ 46 ℓ CIP-P40-250-1250 4,000 ㎏/㎠ 1250 ㎜ 61 ℓ CIP-P40-250-1550 4,000 ㎏/㎠ 1550 ㎜ 76 ℓ CIP-P40-300-650 4,000 ㎏/㎠ φ 300 650 ㎜ 45 ℓ CIP-P40-300-950 4,000 ㎏/㎠ 950 ㎜ 67 ℓ CIP-P40-300-1250 4,000 ㎏/㎠ 1250 ㎜ 88 ℓ CIP-P40-300-1550 4,000 ㎏/㎠ 1550 ㎜ 109 ℓ CIP-P40-350-650 4,000 ㎏/㎠ φ 350 650 ㎜ 62 ℓ CIP-P40-350-950 4,000 ㎏/㎠ 950 ㎜ 91 ℓ CIP-P40-350-1250 4,000 ㎏/㎠ 1250 ㎜ 120 ℓ CIP-P40-350-1550 4,000 ㎏/㎠ 1550 ㎜ 149 ℓ   ※ 基本仕様以外の条件でも製作できるのでとりあえず営業部の担当者にご相談下さい   技術営業部 : +82-42-931-6100 (内線番号 1番)
