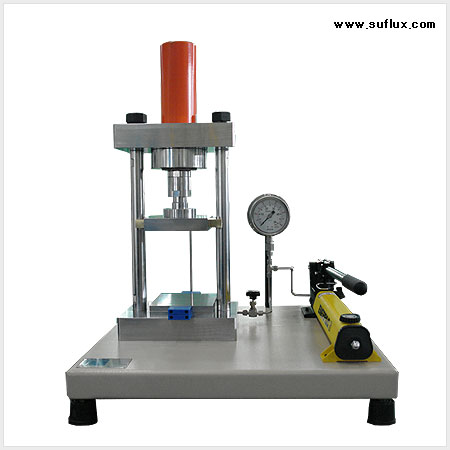

| WP10は、油圧を利用して加圧する装備で、約10tの荷重まで自由に調節できるように製作されます。
正確な荷重の測定のための0.5％精度の圧力計と圧力を発生させるためのHand Pumpが装着されます。単動スプリングリターン方式のシリンダーを利用して荷重を加えた後、内部のスプリングによってシリンダーが元の位置に戻るようになっています。油圧スピード自動バルブが装着されて荷重が増加するほど動作速度が減少するため、正確で安全な工程が可能です。シンプルな構成で、簡単な操作と使用ができ、少ないスペースを占めてため、作業空間が確保されます。また、ユーザーの必要により、精密測定ができるLoad Cellと高さ調節のためのSpacer、コントロールシステム（Touch Screen）などのオプションを装着することができます。 |
|
| |
|
| |
 装備の構成 |
 |
| |
| Dimension |
| Max.Load |
10 ton |
| Dimension |
650 (W) x 700 (H) x 600 (D) ㎜ |
| Cylinder Type
|
Single acting cylinder |
| Cylinder Effective Area |
33.18 ㎠ |
| Cylinder Capacity |
20 ton (@700 bar) |
| Cylinder Stroke |
50~200 ㎜ |
|
| |
| WP10の特徴 |
| 精密なコントロール |
• 油圧自動調節バルブによる動作速度の調整で精密なコントロールが可能
• 高精度（0.5％）の圧力計による制御 |
| シンプルな構造と使いやすさ |
• シンプルな構造で、便利なメンテナンス
• 試験片の高さに応じて設備の距離を調節
• 使用後はシリンダー内部のスプリングによって元の位置に戻る
• 振動と騒音が少ない |
| 耐久性 |
| • 強力なフレームとともに耐久性が検証された部品の使用で持続的使用が可能 |
|
| |
| Specification |
| * WP- 10 - 100 Series |
| Series |
Plate Size |
Stroke |
Max.Pressure |
Cylinder
Effective Area |
| WP-10-100i |
100 x 100 ㎜ |
50 ㎜ |
350 kg/㎠ |
33.18 ㎠ |
| WP-10-100L |
100 x 100 ㎜ |
100 ㎜ |
350 kg/㎠ |
33.18 ㎠ |
| WP-10-100S |
100 x 100 ㎜ |
150 ㎜ |
350 kg/㎠ |
33.18 ㎠ |
| WP-10-100H |
100 x 100 ㎜ |
200 ㎜ |
350 kg/㎠ |
33.18 ㎠ |
|
| |
| * WP- 10 - 150 Series |
| Series |
Plate Size |
Stroke |
Max.Pressure |
Cylinder
Effective Area |
| WP-10-150i |
150 x 150 ㎜ |
50 ㎜ |
350 kg/㎠ |
33.18 ㎠ |
| WP-10-150L |
150 x 150 ㎜ |
100 ㎜ |
350 kg/㎠ |
33.18 ㎠ |
| WP-10-150S |
150 x 150 ㎜ |
150 ㎜ |
350 kg/㎠ |
33.18 ㎠ |
| WP-10-150H |
150 x 150 ㎜ |
200 ㎜ |
350 kg/㎠ |
33.18 ㎠ |
|
* 使用される試験片に合わせてMold Sizeを選択
* Strokeを選定して、高さを調節 |
| ※ 基本仕様以外の条件でも製作できるのでとりあえず営業部の担当者にご相談下さい |
| |
技術営業部 : +82-42-931-6100 (内線番号 1番) |
|
|
