攪拌機(Agitator)

MDD シリーズ - MDD 800

いんさつ

概要

MDD 100

MDD 300

MDD 500

MDD 800

MDD800モデルは、モーターとハウジング部分をベルトを使わずカップリングによって連結して、モーターの回転とともにMagenedriveが直接回転する攪拌器です。Shaft Diaはφ5〜φ50、Capacityは、0.3ℓ〜1,000ℓで小型から中・大型攪拌器まで製作されます。シンプルな構成で、騒音や振動の発生が少なく、ハウジングはアルミニウム素材で、陽極処理（Anodizing）されて腐食に強く、概観はSUS材質の保護カバーが設置されて外部衝撃に耐えられます。シャフト、ベアリングなどの内部部品は、SUS、Ni、Tiなどの耐食性、耐熱性、耐摩耗性に優れた金属素材を使用し、強力なネオジム磁石により、一定のトルクを維持して低粘度から高粘度の試料まで攪拌することができます。
攪拌器と反応器との連結方式はネジ（Thread）タイプとフランジ（Flange）タイプに分けられ、Teflon, Urethane, Siliconeなどで作られたO-ring、Gasketによって密閉性に優れて、高温・高圧および危険性のある工程で漏れのない攪拌を行うことができます。また、メタルガスケットの使用で耐久性に優れ、ハウジングにはCooling Jacketを設置して高温でも一定の速度と動力を維持することができます。また、メタルガスケットを使用し、耐久性に優れ、ハウジングには、Cooling JacketをインストールしてAirやWaterを使用して空冷、水冷方式で冷却が可能であり、高温でも過熱されず、一定の速度と力で安定した撹拌が行われます。特に、高温・高圧の特殊条件で反応が行われる科学製品の生産や合成工程に適用されます。

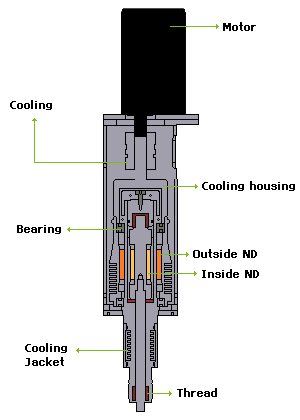

MDD 800 (Thread Type)の構成

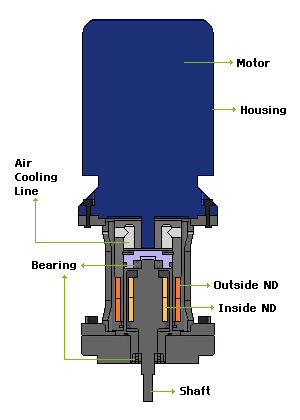

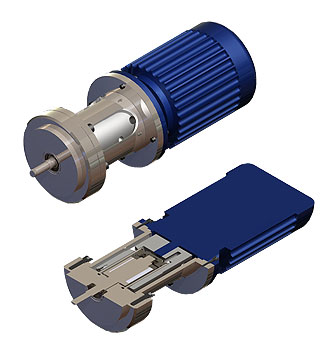

MDD 800 (Bolt Type)の構成

Dimension (Thread Type)

Shaft Dia	A	B	C	Thread	Cooling Port
ø 5	110	535	110	M 24	1/8

Dimension (Bolt Type)

Shaft Dia	A	B	C	Bolt	Cooling Port
ø 5	160	553	180	M10 Bolt	Air Cooling

MDD 800の特徴

便利さと静かさ

• シンプルな構造で設置と操作が簡単でメンテナンスが便利
• ベルトと連結されたモーターの魔力によってトルクの選択ができ、RPMの調節で必要な攪拌速度が可能
• ベルトによる駆動で正確な動力伝脱が可能
• 騒音、振動、粉塵などが少なくて、快適な環境で精密な工程が可能

活用性

• 様々なモデルと仕様で製作され、低粘度から高粘度の試料まで適用が可能
• 高温·高圧の条件で流体（液体、気体）の拡散、分散のための撹拌が可能
• ネジタイプまたはフランジタイプによるGasket、O-ringの使用で高温·高圧の攪拌に適する
• 実験用又は生産用で使用可能
• モーター直結型で粉塵発生が少なくて半導体産業のClean Roomでも使用可能

• コンパクトなサイズで狭いスペースにも設置可能

耐久性

• 耐食性と耐久性に優れて長時間運転に適する
• 最大330℃の高い温度でも運転が可能
• 高温での長時間運転による性能の低下を防ぐためCooling Jacketを装着して冷却

Specification

* MDD 800 TH Series

Model	Pressure	Shaft Dia	Capacity	Max. Temp.	Torque	Type
MDD800- 5 TH	8,000 psi	φ 5	0.3 ~ 1,000ℓ	330 ℃ (Cooling Jacket )	5 ㎏/㎠	Thread Type

* MDD 800 BT Series

Model	Pressure	Shaft Dia	Capacity	Max. Temp.	Torque	Type
MDD800-5 BT	8,000 psi	φ 5	0.3 ~ 1,000ℓ	330 ℃ (Cooling Jacket )	5 ㎏/㎠	Bolt Type

※ 基本仕様以外の条件でも製作できるのでとりあえず営業部の担当者にご相談下さい。
	技術営業部 : +82-42-931-6100 (内線番号 1番)
