MDB500モデルの駆動方式は、主にモーターとMagnedriveのハウジング部分をUrethane O-ring、Maxstar Wege V-Belt、Timing Beltで直接連結して攪拌する方式です。 Shaft Diaφ5〜φ50、Capacity0.3ℓ〜1,000ℓの仕様で、小型から中·大型まで製作できます。ハウジングはアルミニウム素材の適用とアノダイジング（ 陽極処理）により腐食に強く、外観が素敵です。シャフト、ベアリングなどの内部部品は、SUS、Ni、Tiなどの耐食性、耐熱性、耐摩耗性に優れた金属素材を使用し、強力なネオジム磁石により、一定のトルクを維持して低粘度から高粘度の試料まで攪拌することができます。
攪拌器と反応器との連結方式はネジ（Thread）タイプとフランジ（Flange）タイプに分けられ、Teflon, Urethane, Siliconeなどで作られたO-ring、Gasketによって密閉性に優れて、高温・高圧および危険性のある工程で漏れのない攪拌を行うことができます。また、メタルガスケットの使用で耐久性に優れ、ハウジングにはCooling Jacketを設置して高温でも一定の速度と動力を維持することができます。また、メタルガスケットを使用し、耐久性に優れ、ハウジングには、Cooling JacketをインストールしてAirやWaterを使用して空冷、水冷方式で冷却が可能であり、高温でも過熱されず、一定の速度と力で安定した撹拌が行われます。
様々な目的に合わせてオプション部品を追加することができます。詳細はOptions & Accessories をご参照ください。 |
|
| |
|
| |

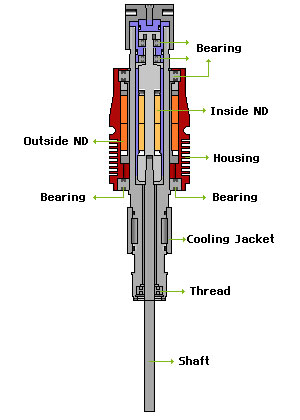

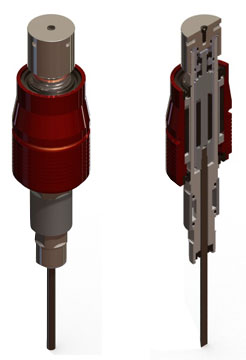

 MDB 500 (Thread Type)の構成 |
|
| |

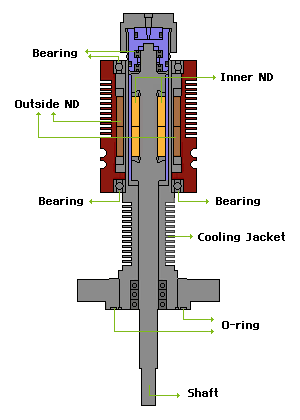

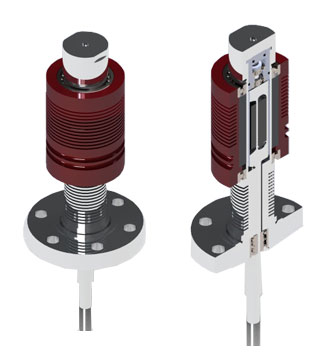

| MDB 500 (Flange Type)の構成 |
|
| |
| Dimension (Thread Type) |
 |
Shaft
Dia |
A |
B |
C |
D |
Thread |
Cooling
Port |
| Φ5 |
60 |
228 |
135 |
62 |
M18 x 1.5P |
Φ6 |
| Φ10 |
80 |
281 |
165 |
67 |
M33 x 2P |
Φ6 |
| Φ15 |
95 |
337 |
208 |
69 |
M40 x 1.5P |
Φ6 |
|
|
| |
| Dimension (Flange Type) |
 |
Shaft
Dia |
A |
B |
C |
D |
Flange |
Cooling
Port |
| Φ5 |
50 |
215 |
102 |
38 |
PCD25
(4EA-Φ4.5) |
Φ6 |
| Φ10 |
70 |
275 |
102 |
45 |
PCD60
(6EA-Φ7) |
Φ6 |
| Φ15 |
90 |
327 |
176 |
53 |
PCD80
(6EA-Φ9) |
Φ6 |
|
|
| |
| MDB 500の特徴 |
| 便利さと静かさ |
• シンプルな構造で設置と操作が簡単でメンテナンスが便利
• ベルトと連結されたモーターの魔力によってトルクの選択ができ、RPMの調節で必要な攪拌速度が可能
• ベルトによる駆動で正確な動力伝脱が可能
•騒音、振動、粉塵などが少なくて、快適な環境で精密な工程が可能 |
| 活用性 |
• 様々なモデルと仕様で製作され、低粘度から高粘度の試料まで適用が可能
• 高温・高圧の条件で流体（液体、気体）の拡散、分散のための撹拌が可能
• ネジタイプまたはフランジタイプによるGasket、O-ringの使用で高温・高圧の攪拌に適する
• LAB ScaleはもちろんPlant Scaleでも使用可能 |
| 耐久性 |
• 耐食性と耐久性に優れて長時間運転に適する
• 最大330℃の高い温度でも運転が可能
• 高温での長時間運転による性能の低下を防ぐためCooling Jacketを装着して冷却 |
|
| |
| Specification |
| * MDB 500 TH Series |
| Model |
Pressure |
Shaft
Dia |
Capacity |
Max.
Temp. |
Torque |
Type |
| MDB500-5 THI |
5,000 psi |
φ 5 |
0.3 ~ 1,000ℓ |
330 ℃
(Cooling
Jacket
사용) |
5 ㎏/㎠ |
Thread Type |
| MDB500-10 THL |
5,000 psi |
φ 10 |
10 ㎏/㎠ |
| MDB500-15 THS |
5,000 psi |
φ 15 |
22 ㎏/㎠ |
|
| |
| * MDB 500 FL Series |
| Model |
Pressure |
Shaft
Dia |
Capacity |
Max.
Temp. |
Torque |
Type |
| MDB500-5 FLI |
5,000 psi |
φ 5 |
0.3 ~ 1,000ℓ |
330 ℃
(Cooling
Jacket
) |
5 ㎏/㎠ |
Flange Type |
| MDB500-10 FLL |
5,000 psi |
φ 10 |
10 ㎏/㎠ |
| MDB500-15 FLS |
5,000 psi |
φ 15 |
22 ㎏/㎠ |
|
| |
| ※ 基本仕様以外の条件でも製作できるのでとりあえず営業部の担当者にご相談下さい。 |
| |
技術営業部 : +82-42-931-6100 (内線番号 1番) |
|
|
| |
