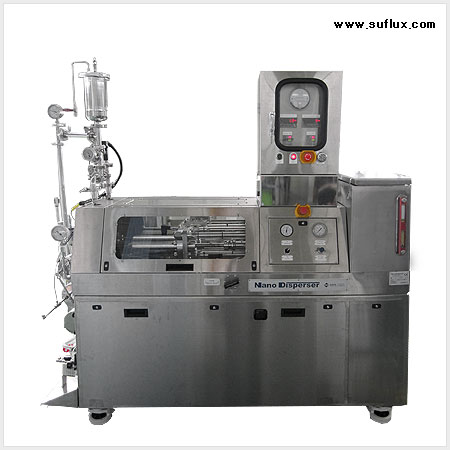

| EX d iモデルは、内圧防爆構造で製作される設備です。内圧防爆構造とは、容器内で爆発性のガス又は蒸気の爆発すると容器がその爆発に耐えられ、外部の爆発性ガスに引火される恐れがないように設計することです。
電気設備を全閉構造の特別な容器に入れて保護したもので、容器内部で発生する発火源が容器外部の危険源に点火されないようにして、もし爆発した場合は、その爆発圧力に耐えられます。一般的に多くの電流を使用する電気機器に適しています。
|
|
|
| |
 内圧防爆構造(EX d)の特徴 |
• 内圧防爆構造で1種防爆地域に設置可能
• 発火源の完全密閉構造で安全性が高い
• 個々の機器の保護方式で電気機器の性能条件を維持するのに適している |
| |
| 防爆電気装備を選択するときの考慮事項 |
| 防爆地域―危険地域の区分 |
• 物質の危険性や取り扱いの状態を考慮して区分
• •韓国と日本では0種、1種、2種に分類し、IECとヨーロッパでは、Zone0、1、2に分類 |
| 場所 |
状態 |
例 |
0種
<Zone 0> |
危険な状態が継続的に発生するか、発生する恐れのある場所 |
· 引火性液体の貯蔵容器内の上部空間
· 可燃性ガス容器内部、可燃性の液体が溜まっている Pit Trenchなど |
1種
<Zone 1> |
危険な状態が通常の状態で発生する恐れがある場所 |
· 給油口の周辺、運転のため開かれる接続部とその周辺 |
2種
<Zone 2> |
危険な状態が異常の状態（故障、誤動作など）で短期間発生する場所 |
· 1種場所の周辺
· •装備の接続部周辺、ポンプのSealing周辺 |
|
| |
| ガス、蒸気の発火点 |
•
使用される場所のガスと蒸気の発火温度の温度等級を確認
• 通常-20℃から40℃の範囲で使用するように設計され、範囲外で使用する電気設備は、使用可能な温度範囲を表記 |
| 場所 |
T1 |
T2 |
T3 |
T4 |
T5 |
T6 |
| Maximum surface
temperature(℃) |
≤450 |
≤300 |
≤200 |
≤135 |
≤100 |
≤85 |
|
| |
| 防爆電気のガス分類 |
• ガスと蒸気の種類に応じて適切な電気機器の使用
• 引火性ガス、可燃性ガスを分類してⅡA/ⅡB/ⅡCの等級を適用 |
|
| |
| Specification |
| *NL-EXd series |
| Series |
Zone |
Flow rate |
Note |
| NL100 - EXd |
Zone 1,2 |
100 ㎖
/min |
Choice of Interaction Chamber |
| NL150 - EXd |
Zone 1,2 |
150 ㎖
/min |
| NL250 - EXd |
Zone 1,2 |
250 ㎖
/min |
| NL300 - EXd |
Zone 1,2 |
300 ㎖
/min |
|
| |
| *NH-EXd series |
| Series |
Zone |
Flow rate |
Note |
| NH300 - EXd |
Zone 1,2 |
300 ㎖
/min |
Choice of Interaction Chamber |
| NH500 - EXd |
Zone 1,2 |
500 ㎖
/min |
| NH1000 - EXd |
Zone 1,2 |
1000 ㎖
/min |
| NH2000 - EXd |
Zone 1,2 |
2000 ㎖
/min |
| NH3000 - EXd |
Zone 1,2 |
3000 ㎖
/min |
| NH4000 - EXd |
Zone 1,2 |
4000 ㎖
/min |
| NH6000 - EXd |
Zone 1,2 |
6000 ㎖
/min |
| NH8000 - EXd |
Zone 1,2 |
8000 ㎖
/min |
|
| ※ Interaction Chamber Type参考 |
| |
| ※ 基本仕様以外の条件でも製作できるのでとりあえず営業部の担当者にご相談下さい |
| |
技術営業部 : +82-42-931-6100 (内線番号 1番) |
|
|
